普通接閃器/桿 SL ATR（100）
概述: ATR(100）普通接閃器/桿是通過無感性低阻抗的金屬內導體引下技術，其結構新穎、美觀大方、安裝方便，對建筑物具有裝飾作用；

技術特征

◎ 性能優越：在同等條件（高度）下，比普通避雷針保護范圍大；
◎ 能準確引雷入地，無繞擊、側擊現象；
◎ 安全可靠：無放射性元素，耐腐蝕，抗沖擊力強；
◎ 免維護：無源，無需供電，無耗能元件；
◎ 安裝簡單：重量輕，不需加裝同軸屏蔽電纜；
◎ 造型美觀；

技術參數

型號	SL ATR (100)
雷電通流能力	200KA（10/350）
幅度衰減率	--
陡度衰減倍率	--
高度	0.5~1.5m
抗風強度	40M/S
--	--
--	--

原理圖

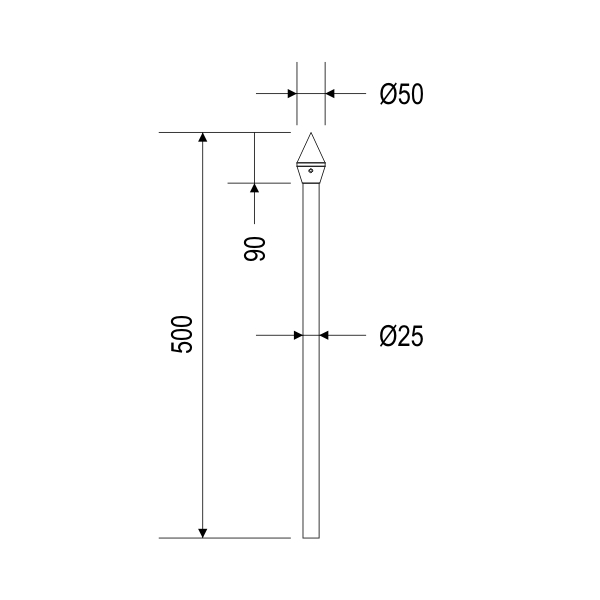

外型結構

執行標準

GB50057—2010 《建筑物防雷設計規范》 ;
GB50169-2006 《電氣裝置安裝工程接地裝置施工及驗收規范》

安裝示意圖

接閃器/桿應該安裝在桿塔、鐵塔或其他建筑物上，避雷針的法蘭盤必須高出最高保護物1.5m以上，根據這一要求設置加高桿塔或鐵塔高度；雷雨日不可進行接閃器/桿的安裝和檢測；接閃器/桿的接地裝置可用兩根圓鋼或扁鋼按180°的方向一端與桿塔腳或鐵塔腳焊接，另一端與女兒墻上的避雷帶可靠焊接；或單獨引下與獨立的接地網可靠焊接；
定期檢查（一年檢查一次）接閃器/桿各連接螺桿、焊接處是否牢固，接地引下線是否與接地系統連接可靠。如發現連接螺桿、焊接處被腐蝕嚴重，則須更換螺桿重新連接，原焊接處重新焊接。
