新能源電涌保護器

DC電涌保護器 SL C40(DC...)
概述: 安裝于 LPZ 0B-1 或更高界面，依據 GB 18802.1 / IEC 61643-1標準，精心設計的II 級試驗電涌保護器(T2試驗，C級)，防止電源設備受到電涌及雷擊感應的破壞，較大的感應雷電流泄放能力，8/20μs模擬雷擊電流測試，安裝在直流終端設備電源箱中。

技術特征

◎ 模塊組合型
◎ 響應時間快，通流能力強
◎ 極低的電壓保護水平
◎ 雙重的脫扣裝置，提供更可靠的保護
◎ 當故障時，窗口顯示為紅色

技術參數

型號SL C40(DC…)		DC 12V	DC 24V	DC 48V	DC 110V	DC 220V
SPD基于IEC61643-1類型		T2 / C級 / II級
標稱電壓 d.c.	U_N	DC12V	DC24V	DC48V	DC110V	DC220V
額定電壓 d.c.	Uc	DC45V	DC56V	DC85V	DC180V	DC320V
標稱放電電流 (8/20)	I_n	10kA	10kA	20kA	20kA	20kA
最大放電電流 (8/20)	I_max	20kA	20kA	40kA	40kA	40kA
電壓保護水平	U_P	≤ 0.3kV	≤ 0.3kV	≤ 0.4kV	≤ 1.0kV	≤ 1.5kV
響應時間	t_A	≤ 25ns
工作溫區	T_U	-40℃...+80℃
接線導體截面		1.5mm²~25mm²單股線 / 35mm²多股線
安裝支架		35mm 寬電氣安裝導軌
外殼		紅色熱塑性材料， UL94-V0
保護等級		IP20

*深雷電氣將保留對產品技術性能參數進行更改技術權利，請及時與我們聯系取得最準確的資料400-001-5032

原理圖

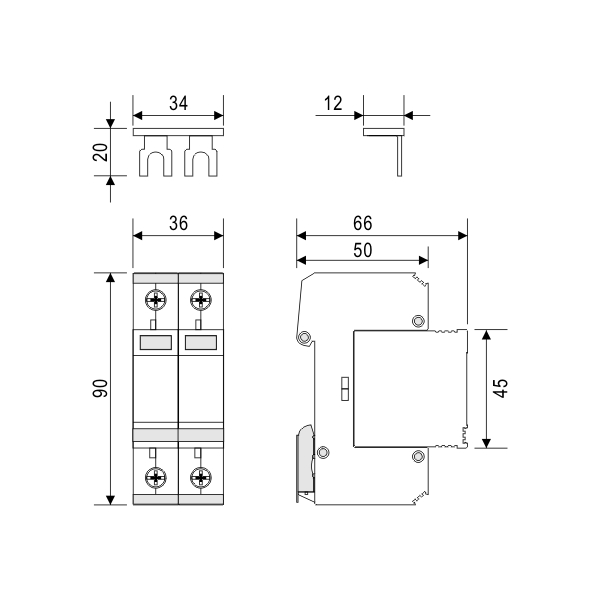

外型結構

執行標準

GB18802.1：低壓電涌保護器(SPD) 第1部分:低壓配電系統的保護器性能要求和試驗方法 ;
IEC 61643-11：低壓浪涌保護裝置第1部分:接到低壓配電系統的浪涌保護裝置要求和試驗

安裝示意圖

安裝與維護詳見SL C40(DC...)系列說明書
