網絡監控二合一 SL CAM(N2...)
概述: 安裝于 LPZ 0A-2 或更高界面，依據 GB 18802.21 / IEC 61643-21標準，精心設計的D1類網絡和電源同時保護的電涌保護器，防止網絡攝像頭等設備受到電涌及雷擊感應的破壞，較大的雷電電流泄放能力，分別通過10/350μs 和8/20μs模擬雷擊電流測試，適用各類電源和網絡信號雙線路的二合一設備的電涌保護。

技術特征

◎ 電源、網絡兩路綜合保護
◎ 內部多級保護，干擾小
◎ 響應時間快，通流能力強
◎ 極低電壓保護水平
◎ 體積小，便于安裝

技術參數

型號SL CAM（N2…）		SL CAM(N2 12V)	SL CAM(N2 24V)	SL CAM(N2 220V)	網絡
型號SL CAM（N2…）		12V	24V	220V	網絡
SPD基于IEC61643-21類型		D1/C1、C2、C3、B2
額定電壓 DC.	U_C	19V	33V	275V	56V
D1總雷電電流 (10/350)	Iimp	-			0.5KA
標稱放電電流 (8/20)	I_n	10kA			5KA
開路電壓 (1.2/50)	Uoc	20kV			10KV
電壓保護水平	U_P	≤200V	≤300V	≤ 950V	≤190V
響應時間	t_A	≤ 25ns			≤ 1ns
工作溫區	T_U	-40℃...+80℃
接線方式		壓接端子			RJ45
外殼		鋁型材
保護等級		IP20

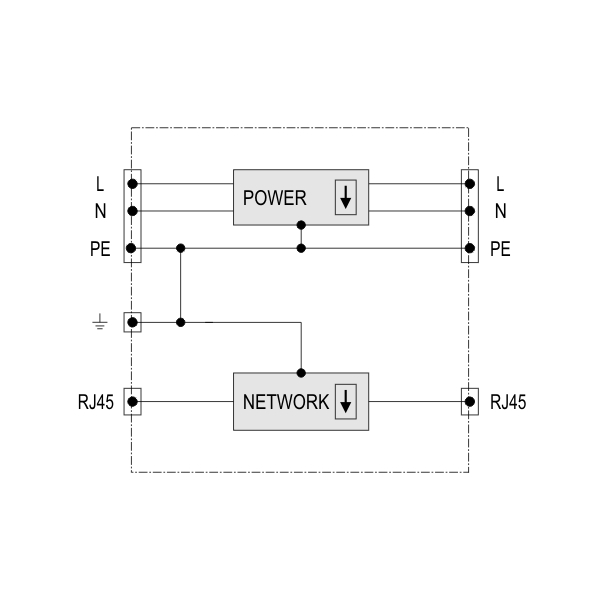

原理圖

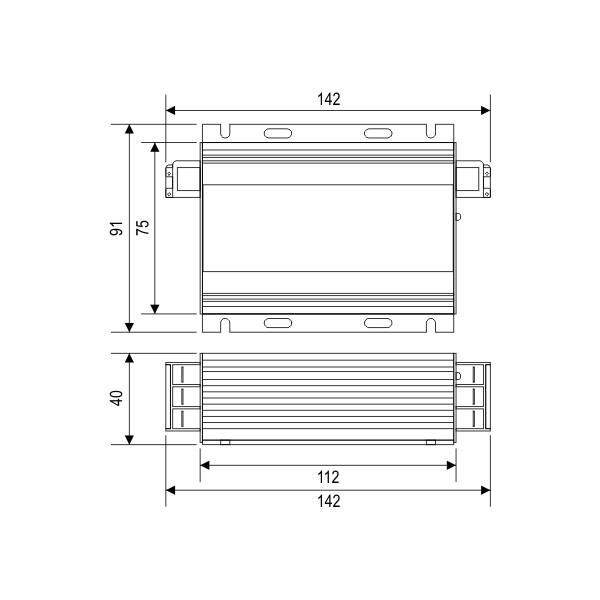

外型結構

執行標準

GB18802.21：《低壓電涌保護器第21部分:電信和信號網絡的電涌保護器(SPD)性能要求和試驗方法》
IEC 61643-21：《與無線電通信設備和信號網絡連接的電涌保護裝置--性能要求和試驗方法》

安裝示意圖
