監控視頻電涌保護器

當前位置: 首頁 > 產品展示 > 信號系列電涌保護器 > 監控視頻電涌保護器

視頻三合一 SL CAM(V3...)
概述: 安裝于 LPZ 0A-2 或更高界面，依據 GB 18802.21 / IEC 61643-21標準，精心設計的D1類視頻、控制和電源同時保護的電涌保護器，防止監控?cái)z像頭設備受到電涌及雷擊感應的破壞，較大的雷電電流泄放能力，分別通過10/350μs 和8/20μs模擬雷擊電流測試，適用各類監控、安防系統的帶云臺控制的攝像頭電涌保護；

技術特征

◎ 電源、信號和控制三路綜合保護
◎ 內部多級保護，干擾小
◎ 響應時間快，通流能力強
◎ 極低電壓保護水平
◎ 體積小，便于安裝

技術參數

型號SL CAM（V3…）		SL CAM (V3 12V)	SL CPV ((V3 24V))	SL CPV ((V3 220V))	視頻	控制
型號SL CAM（V3…）		12V	24V	220V	視頻	控制
SPD基于IEC61643-21類型		D1、C1、C2、C3、B2
額定電壓 DC.	U_C	19V	33V	275V	8V	18V
D1總雷電電流 (10/350)	Iimp	-			0.5KA
標稱放電電流 (8/20)	I_n	10kA			5KA
開路電壓 (1.2/50)	Uoc	20kV			10KV
電壓保護水平	U_P	≤200V	≤300V	≤ 950V	≤ 25V	≤ 35V
響應時間	t_A	≤ 25ns			≤ 1ns
工作溫區	T_U	-40℃...+80℃
接線方式		壓接端子			BNC	壓接端子
外殼		鋁型材
保護等級		IP20

*深雷電氣將保留對產品技術性能參數進行更改技術權利，請及時與我們聯系取得最準確的資料400-001-5032

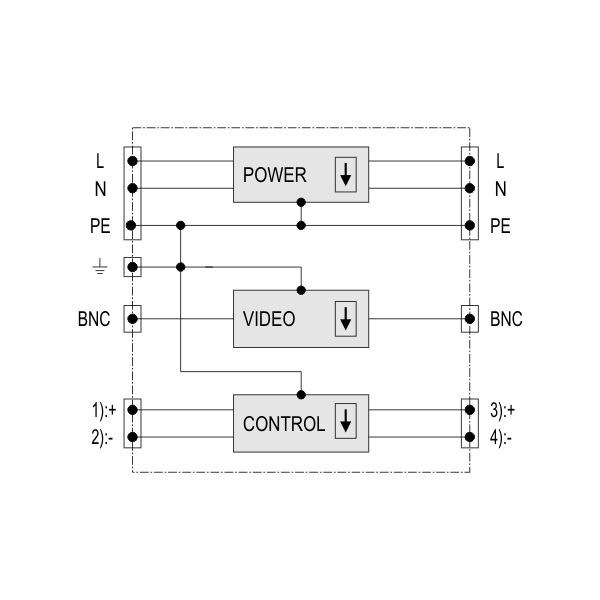

原理圖

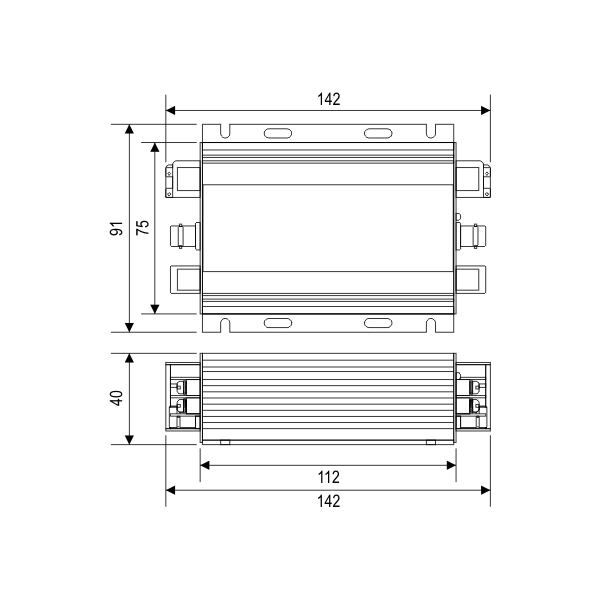

外型結構

執行標準

GB18802.21：《低壓電涌保護器第21部分:電信和信號網絡的電涌保護器(SPD)性能要求和試驗方法》
IEC 61643-21：《與無線電通信設備和信號網絡連接的電涌保護裝置--性能要求和試驗方法》

安裝示意圖

安裝與維護詳見SL CAM 系列說明書
