消防控制電涌 SL D1 ED(SD...)
概述: 安裝于 LPZ 0A-2 或更高界面，依據 GB 18802.21 / IEC 61643-21標準，精心設計的D1類試驗電涌保護器，防止信號控制設備受到電涌及雷擊感應的破壞，較大的雷電電流泄放能力，分別通過10/350μs 和8/20μs模擬雷擊電流測試，安裝在差模信號的消防控制類信號傳輸上的輸入/輸出端口；

技術特征

◎ 35mm 寬電氣安裝導軌,可插拔
◎ 支持模塊從底座安全熱插拔
◎ 響應時間快，通流能力強
◎ 極低電壓保護水平
◎ 端口與導軌雙重可靠接地

技術參數

型號SL D1 ED（SD..）		工作電壓	工作電壓			工作電壓
型號SL D1 ED（SD..）		48V	110V			250V
SPD基于IEC61643-21類型		D1 / C1、C2、C3、B2
額定電壓 DC.	U_C	54V	180V		330V
D1總雷電電流 (10/350)	Iimp	5kA
標稱放電電流 (8/20)	I_n	10kA
開路電壓 (1.2/50)	Uoc	20kV
電壓保護水平 (1kv/μs )	U_P	≤ 70V	≤ 300V	≤ 700V
電壓保護水平	U_P	≤ 80V	≤ 200V	≤500V
響應時間	t_A	≤ 1ns
工作溫區	T_U	-40℃...+80℃
接線導體截面		最大2.5mm²多股線
外殼		黃色熱塑性材料， UL94-V0
保護等級		IP20

*深雷電氣將保留對產品技術性能參數進行更改技術權利，請及時與我們聯系取得最準確的資料400-001-5032

原理圖

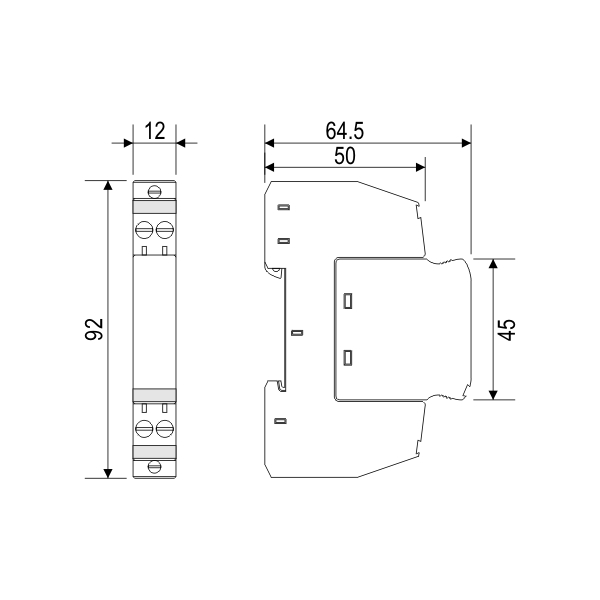

外型結構

執行標準

GB18802.21：《低壓電涌保護器第21部分:電信和信號網絡的電涌保護器(SPD)性能要求和試驗方法》
IEC 61643-21：《與無線電通信設備和信號網絡連接的電涌保護裝置--性能要求和試驗方法》

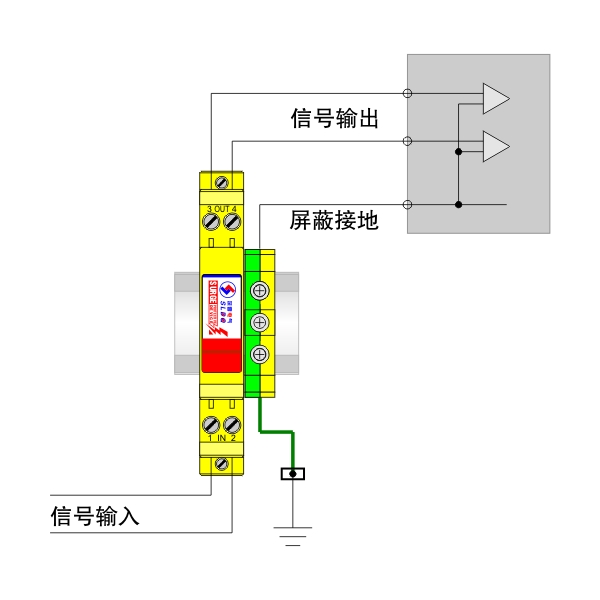

安裝示意圖
